发电厂智能伴热监测控制系统

  (1) 产品概述：

  JF-2000 在线智能型伴热系统主机采用 R-OTDR 技术，可实现伴热系统温度 监测和定位，是一种实时、在线、连续的测量监测系统。系统能准确探测伴热系 统的温度，可适应不同的温度控制系统，具有实时在线、测温精度高、本征安全 和不受电磁干扰等优点，可广泛应用于电力、石化、交通、冶金等工业场所，对 生产过程中的伴热温度情况进行实时在线监测，将故障和事故消除在萌芽状态， 真正地做到防患于未然。

  JF-2000嵌入式主

  (2) 产品功能：

  1. 连续式温度探测，测温精度高且准确控制，为客户提供可靠准确数据;

  2. 24 小时实时在线监测，DCS定值控制，真正实无人值守;

  3. 无需现场布置温控器，主机可灵活设置不同的温度控制方式;

  4. 报警阈值、管理分区、报警操作等软件可设，操作方便;

  5. 现场伴热发热、损坏识别和准确定位，维护便捷;

  6. 伴热系统工况可评估，可重复使用，降低维护费用。

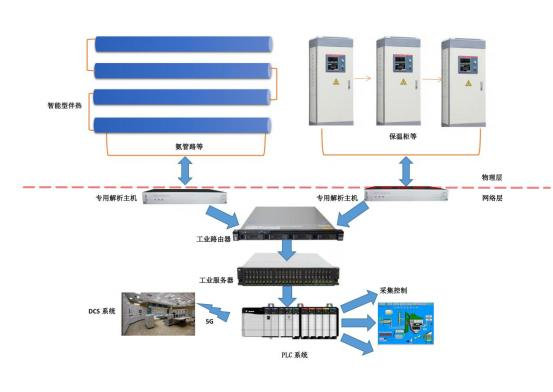

  (3) 工作系统图：

  系统架构

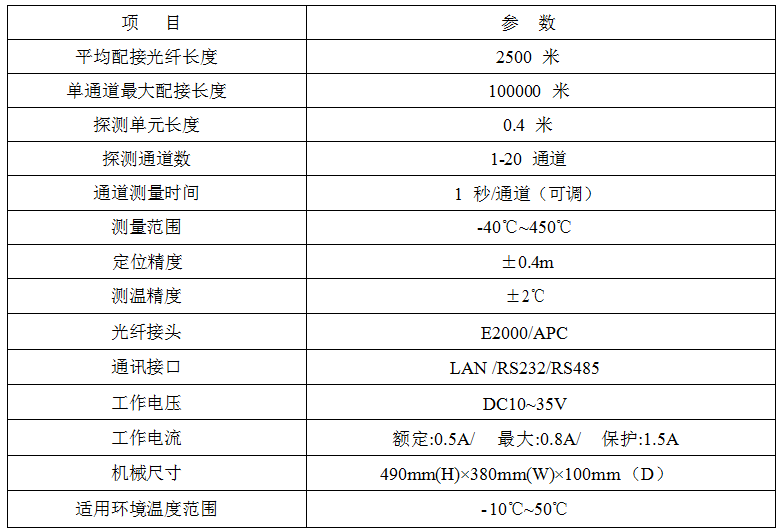

  (4) 产品及指标参数：

  (5) 产品特点：

  1.自主开发的 ASIC 芯片实现了算法的硬件化，使其速度提高 10 倍，国际 领先;

  2.业界首个采用网络处理器、嵌入式 Linux 及 B/S 架构，真正实现智能型伴热传感控制系统;

  3.伴热系统与控温操作独立完成，无需上位机介入操作;

  4.内置国际通用的 Modlbus TCP 协议，可方便的与第三方系统进行数据传输和系统融合;

  5. 一键式人机交互界面，傻瓜式系统操作，温度异常迅速定位、及时操控;

  6.2.智能型伴热电缆

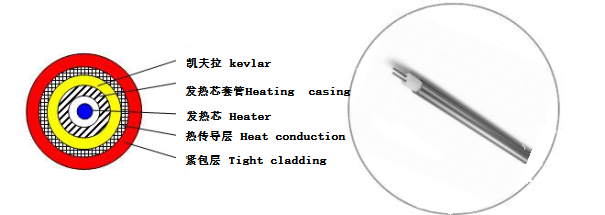

  (1) 产品描述

  智能型伴热电缆采用编织封装，内部集成传感层+伴热发热层加强结构，双芯铜镍发热丝，具有优良的机械强度和弯曲性能，适用多种应用场合。

  智能型伴热电缆

  (2) 产品特点

  1. 智能型伴热电缆防水、防震性能优。

  2. 外径小，结构简单，热渗透快，温度响应快。

  3. 绞合保护，使电缆有很强的机械性能。

  4. 用于途蒸汽管道、仪表管道等系统的伴热。

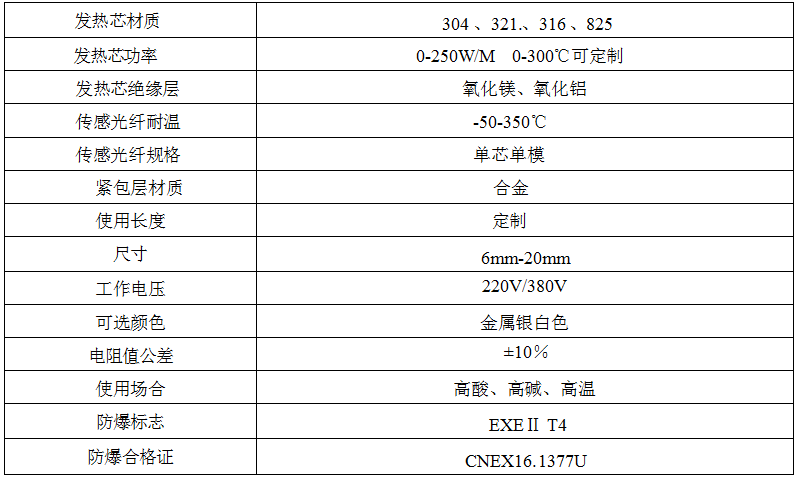

  (3) 参数说明

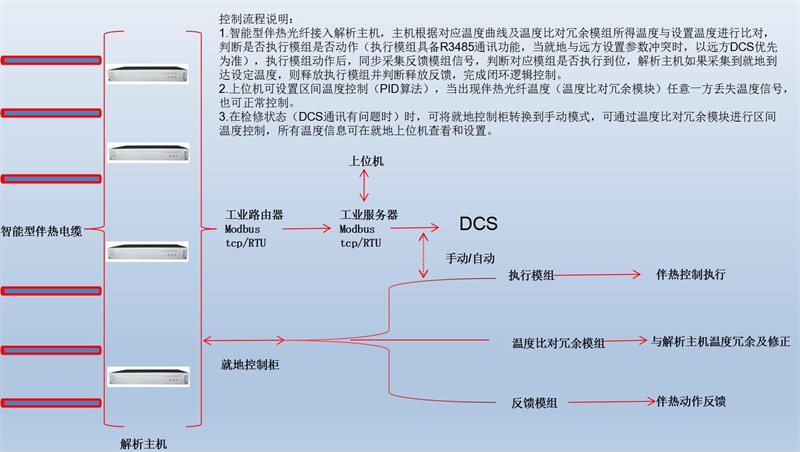

  (4)智能型伴热系统典型控制逻辑
