发电厂智能伴热控制器

  1、产品背景

  现有的传统伴热控制装置普遍采用温控器控制，主要存在控制精度差、能耗 高、重复启停影响伴热电缆寿命、无法真正意义上的恒温恒功率控制、设备运行 状况无法远程监视等缺点，针对以上技术存在的缺陷与不足，现提供一种智能型 伴热控制装置解决以上技术问题，同时将每根伴热电缆温度数据送入 DCS 系统进 行存储控制，可实现恒温恒功率控制，节约能源，电脑、手机客户端远程监视及 报警推送功能，解决现有电厂设备管理中伴热系统只伴热不监测管理的现状。

  2、产品概述

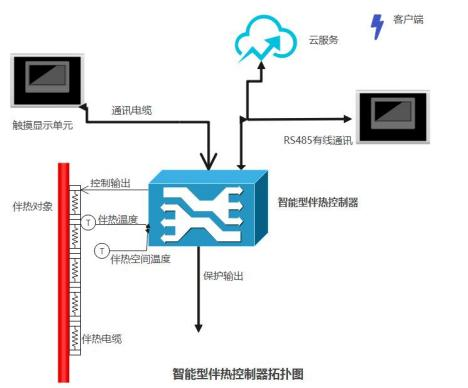

      该智能型伴热控制装置广泛适用于化工、石油、电力及其它需伴热控制的场 所，智能型伴热控制器是一种先进的控制设备，通过 PID 模糊建模算法，精确调节伴热电缆的温度和功率。控制装置由微处理器、无级电压调节模块、参数监视 保护、远程监视设置、通讯等单元组成，能够根据实际需求(220V/380V 电源系 统) 自动调整输出电压、电流或相位角，以实现最佳的伴热控制效果。

  3、产品特点

  1 节能降耗：传统的电伴热系统可能存在能耗过高的问题，智能型伴热控制装 置通过精确的温度控制和自动调节发热功率，能够有效地减少不必要的能源 消耗，降低企业成本。

  2 提高安全性：智能控制系统能够连续恒温恒功率的对伴热对象进行有效的保 温和防冻，防止因温度过低而导致的设备损坏或事故发生，从而保障生产安 全。

  3 精确温度控制：智能型伴热控制装置可以根据设备的实际需要自动调节发热 功率，实现对设备温度的精确控制，避免温度过高或过低对设备造成的损害， 提高设备的使用寿命。

  4 提升生产效率：通过保持设备在适宜的温度范围内，智能型伴热控制装置可 以提高工作效率和生产效率，对于温度要求较高的工业设备尤为重要。

  5 远程监控和管理：智能型伴热控制装置可以通过网络实现远程监控和管理， 方便用户对设备进行实时监控和参数设置，提高设备的管理效率和便利性

  4、产品功能：

  1 采用ARM 微处理器架构，真正实现智能型伴热控制系统;

  2 自主开发的 ASIC 芯片实现了算法的硬件化，使其速度提高 10 倍，国际领先;

  3 内置国际通用的 Modlbus RTU 协议，与第三方系统进行数据传输和系统融合;

  4 一键式人机交互界面，傻瓜式系统操作，温度异常迅速定位、及时操控;

  5 无需现场布置通讯线缆，装置集成 LORA/4G/RS485 等方式联网控制采集;

  6 连续恒温恒功率控制伴热电缆，为客户提供可靠准确温度数据;

  7 24 小时实时在线监测，低温预报警，真正实现无人值守;

  8 报警阈值、管理温区、报警操作等软件可设，操作方便;

  9 现场伴热运行情况一目了然，实时掌握设备运行情况;

  10 工况可评估，节能效果好，降低维护费用

  5、主要技术指标：

   智能型伴热控制装置

  1 供电电源：AC220~380V

  2 装置调节范围：2kw~10kw

  3 调节精度：1:10000

  4 控温区间：0℃~3000℃

  5 防水等级：IP55

  6 净重：1.5kg

  7 冷却方式：强制风冷

  8 报警输出：常开触点

  9 通讯方式：LORA/4G/RS485/云服务(选配功能)

智能型伴热控制装置

   装置显示操作单元

  1 显示屏：3.5 寸 TFT LCD

  2 LCD 寿命：20000 小时

  3 色彩：65535

  4 亮度：250cd ㎡

  5 供电电源：DC10v~30v

  6 额定功率：1.5w

  7 防水等级：IP55

  8 通讯方式;RS485 RTU

  9 工作温度：-10℃~50℃

  10 存储温度：-10℃~70℃

  11 控温区间：0℃~300℃

  12 操作方式：触摸屏

  13 冷却方式： 自然风冷

  14 环境湿度：10~90%RH(无冷凝)

  15 开孔尺寸：96mm*96mm

  16 显示尺寸：3.5 寸(可选配 3.5 寸-7 寸)

显示操作单元

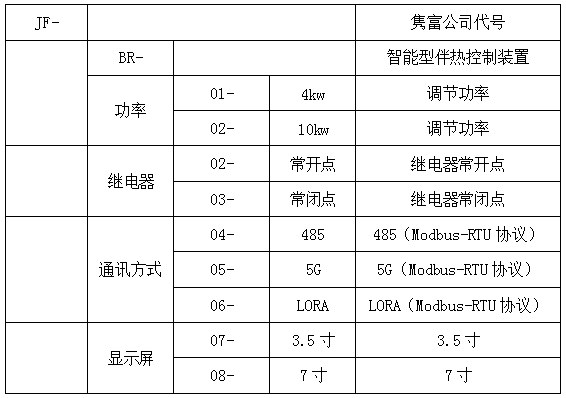

  6. 产品选型

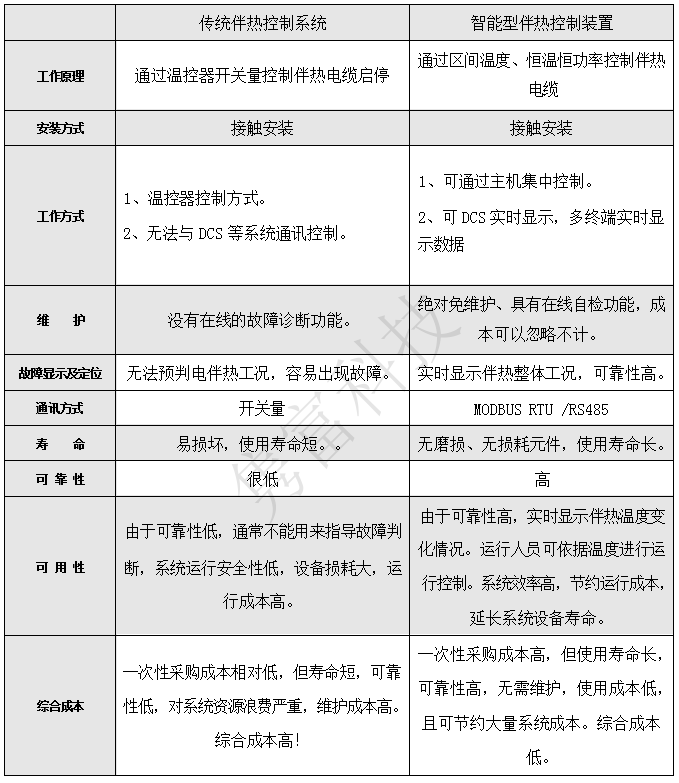

7、智能型伴热电缆与传统伴热系统的比较

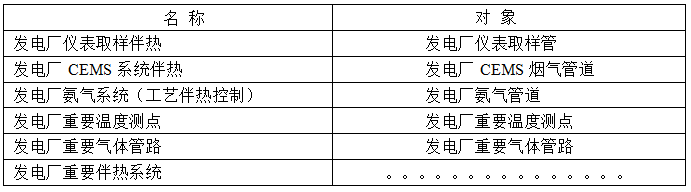

8.典型应用场景

发电厂典型应用

9、通信协议

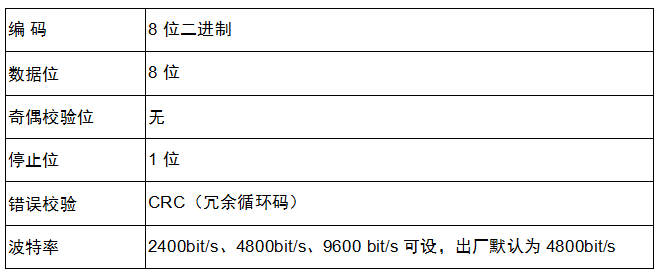

通讯基本参数

数据帧格式定义

采用 Modbus-RTU 通讯规约，格式如下： 初始结构 ≥4 字节的时间

地址码 = 1 字节 功能码 = 1 字节 数据区 = N 字节

错误校验 = 16 位 CRC 码 结束结构 ≥4 字节的时间

地址码：为装置的地址，在通讯网络中是唯一的(出厂默认0x01)。

功能码：主机所发指令功能指示，本变送器只用到功能码0x03(读取寄存器数据)。

数据区：数据区是具体通讯数据，注意 16bits数据高字节在前!

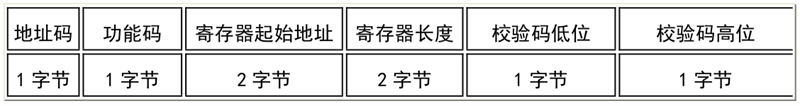

CRC 码：二字节的校验码。 主机问询帧结构：

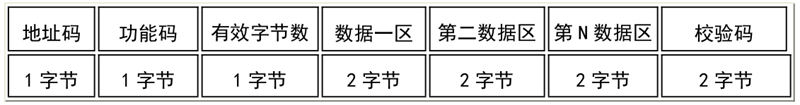

从机应答帧结构：

寄存器地址

通讯协议示例以及解释

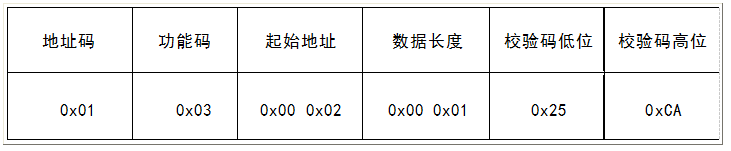

举例：读取设备地址0x01 的温度状态 问询帧：

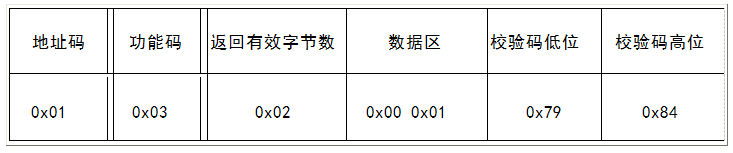

应答帧： 温度状态正常的应答

10. 联系方式

上海隽富机电科技有限公司

地址：上海市徐汇区零陵路 899 号 21C

电话：400-619-3825 手机：13961223564

网站 ：http://www.junfukj.com
