随着我国经济的快速发展，环保低碳的生物质发电厂越来越普及，在安全生产方面也不断出现新的情况，有些频发性事故至今仍时有发生，并且有的变得越来越突出。比如因秸秆长期堆放，会发生缓慢氧化释放出能量，能量不断累积，使温度(湿度,烟雾)升高，达到秸秆燃烧需要的着火点，导致秸秆堆发生自燃或人为造成的火灾事故变得尤为突出。

火灾事故大部分是由于温度(湿度,烟雾)过高引起的，而秸秆自燃引起火灾在生物质电厂火灾事故中占有相当大的比重，因此，在火灾发生之前及时、准确的监测秸秆堆温度(湿度,烟雾)的变化并发出预警，使运行管理人员有充分的时间采取相应的措施，避免发生事故或引起火灾就尤为重要。

由我司研发生产的户外料场在线状态监测系统能对秸秆的温度(湿度,烟雾)变化进行监测，同时还可以将火灾报警信息及时发送给火灾报警控制器，以及实现联动控制。本系统，是我司针对生物质发电厂的秸秆易燃的特性早期预测而设计的, 通过监测秸秆堆实时温度(湿度,烟雾)来预测发生火灾的可能性，防止事故的发生。

本系统具有电绝缘、本征安全、不受电磁干扰等特性，所以它非常适合用于易燃物的温度(湿度,烟雾)监测。本系统是对秸秆堆实时温度(湿度,烟雾)监测的最有效手段，在国内外已经取代了传统人工点式巡检测温，在技术上已非常成熟、完善。

把节点插入秸秆堆中心点，一旦出现温度(湿度,烟雾)变化，就可以被检测出来以便矫正问题避免故障。在关键的部位，这样的监测能力的价值是无法估量的，因为任何故障都会导致生命财产的巨大损失。

二、系统简介

 本系统采用了当今先进的光电技术、通讯技术、微处理器技术、数字化温度(湿度,烟雾)传感技术。独创设计的高低温、强电场、潮湿环境运行技术。

本系统能分别针对不同环境下的温度(湿度,烟雾)进行监测，能及早发现事故隐患，将损失减至最低。同时还可提供大量在线监测数据，为运行人员全面了解秸秆堆内部状况提供可靠依据。

本系统主要由监测上位机及相应的信号中继及放大器组成，能对室外及室内通讯范围内的秸秆料堆进行连续性实时的温度(湿度,烟雾)在线监测。整套监测系统通过其监测上位机通讯接口或干接点继电器端子与火灾报警主控制器相连，并负责向其提供火灾报警区的报警信息及运行和故障信号。

2.1 低功耗户外料场在线状态监测系统主机

      户外料场在线状态监测系统主机是整个监测系统的主体，它担负着整个系统的信号采集、信号处理、数据分析、超温报警、网络传输等功能。

性能指标:

Ø 每通道最大采集数量：128个节点

Ø 通 道 数：   1路

Ø 连接方式：   RS485/RJ45

Ø 取样间隔：   5秒/5分钟

Ø 温度(湿度,烟雾)模块分辨率：   0.1℃

Ø 测量时间：    5秒/5分钟每通道.

Ø 温度(湿度,烟雾)精度：    ＜1℃

Ø 通讯接口：    1个RJ45接口、1个RS485接口

Ø 工作电压：     交流220V±10%，50Hz

Ø 功    率：     30W（最大预热功率60W）

Ø 报警输出：   1路音频报警/8路继电器，24V，1A

Ø 最大报警分区： 128个分区

Ø 工作环境温度：  0℃到40℃

Ø 湿      度：  ＜95%相对湿度（无凝露）

Ø 节点低电压系统能自动检测并报警显示

Ø LED功能指示： 电源显示、系统故障、温度(湿度,烟雾)报警

Ø 声音报警： 对系统故障、温度(湿度,烟雾)超标具有声音报警功能

2.2  终端节点变送器

   终端节点变送器采用IP65防水等级的各状态传感器装组成，信号传输辅助中继及信号放大器，具有抗水性，具有防水、坚固、柔韧、抗拉抗压性好，便于安装和维护、抗腐蚀等特点

性能指标

Ø 温度采集模块采用温湿度不锈钢封装防水传感器。

Ø 温度采集模块传感器长度：3M，材质：304不锈钢。

Ø 温度采集模块整体防水等级：IP65。

Ø 终端节点变送器整机续航能力达到：不小于90天*24时，发射输

    出功率：20dBm，空旷传输距离：2000m，测量温度：-40-105℃，

Ø 工作电压：3.3V-5V.蓄电池具备低电压报警功能.

Ø 终端节点变送器具备本证安全，蓄电池具备超温自我保护功能，

Ø 上位机采集显示软件具备在线显示温度采集发射端蓄电池电压功能。

Ø 终端节点变送器具备充电功能，具备工作状态灯延时关闭功能，

    通断显示.充电端口防水保护功能，外部配备防水端口帽。

Ø 温度采集发射端及接收端具备≥128客户端的自适应组网能力。

Ø 终端节点变送器本体采用可拆卸结构,方便现场充电.

Ø 终端节点变送器具备二进制编码盘3秒-5分钟延时发射功能.

Ø 终端节点变送器整机具备IP65防水等级.

Ø 中继器具备双向通讯,自适应组网功能.

Ø 可配备手操器,方便现场维护查看.

2.3 系统功能：

1.  监测上位机可通过PC机采集显示报警,软件在WINDOWS环境下由工程师调试编程完成。设定区域报警点以及系统校定等均可采用Windows7™以上版本软件来完成。监测上位机主机通过通讯接口与PC机相连用于显示。在PC机上可实时显示各节点的温度(湿度,烟雾)轨迹，报警信号能突出显示，并能确定及显示报警区域。当节点蓄电池电压降低，系统能及时发现报警，并通过上位机显示提醒充电。

2. 每一报警控制区可有多种报警设定，并且可根据环境不同进行温度修正.设定值可由现场监测情况确定。温升变化函数应可进行相应的调整。

3.. 系统具有良好的兼容性，可通过RS485标准接口(或者音频输出报警)与中央报警控制盘和其它控制设备进行互连，并提供多路继电器输出接口，将有关信号送至相关的控制设备进行区域报警判定及声光报警。所有信号输出准确、完整。

4. 报警控制区应可编程，并可按照用户的要求进行设计，可针对环境变化设置0～128个不同报警控制区域。

5.  系统具备安全记录功能，对于历史数据应能储存一年，并可进行有效审核。

6. 各报警点根据现场情况在其工作范围内任意设定。

10. 可任意把被测区域划分成若干个区域并分别设置报警温度.

2.4 系统特点：

1、实时在线监测：24小时在线监测，超温预报警，真正实现无人值守；

2、准确测温：测温精度高、反应快，可以准确掌握被测体温度(湿度,烟雾)的变化情况.

3、快速反应：系统可随时反映被测物温度(湿度,烟雾)，实时捕捉火情，迅速发出报警；

4、报警设置：可按实际需要设置多区域不同报警温度(湿度,烟雾)，并辅助

5、分区灵活：可任意把被测区域划分成若干个区域并分别设置报警温度(湿度,烟雾)，实现人性化管理。

6、消防联动：系统可将火灾报警信号通过音频等输出,实现消防联运；

7、本质安全：从现场到控制室的传输线路全部以石英为工作介质，本质绝缘、抗电磁微波干扰，耐腐蚀、耐老化；

8、结构简单：整个系统由监测上位机和节点终端两大部分组成，没有繁多的中间环节和转换部件，大大降低了出现故障的机率以及日后的维护费用；

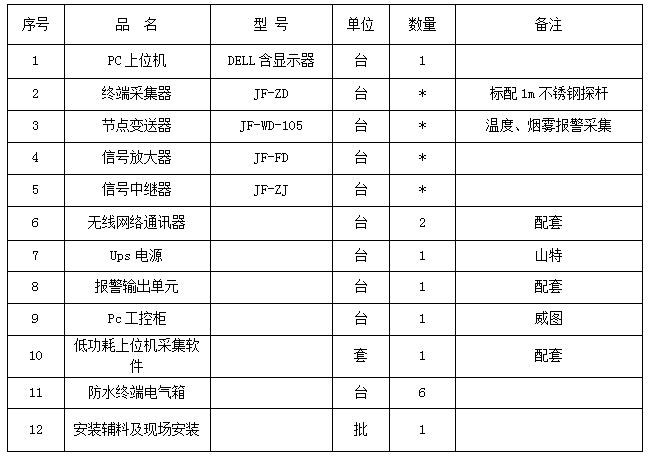

2.5系统配置及设备清单：
